سوپاپ ها يکي از اجزاي اصلي موتورهاي احتراق داخلي هستند که نقش مهمي در ورود هوا و خروج دود دارند. اگر تا به حال سرسيلندر خودرو را باز کرده باشيد، حتما براي شما سوال شده که چطور مي توان تشخيص سوپاپ دود و هوا را انجام داد يا اصلا تفاوت سوپاپ دود و هوا چيست. نکته جالب اينجاست سوپاپ هوا بزرگتر از سوپاپ دود است که باز ممکن است این سوال پیش بیاید که چرا سوپاپ هوا بزرگتر از سوپاپ دود است؟
پاسخ به اين سوال براي علاقه مندان خودرو اهميت زيادي دارد. طراحي درست و اندازه مناسب سوپاپ ها تاثير زيادي روي عملکرد موتور، توان خروجي و مصرف سوخت دارد. اما چرا سوپاپ دود را کوچکتر از سوپاپ گاز طراحي مي کنند؟ چه دلايل فني و مهندسي پشت اين تصميم وجود دارد؟ در اين مقاله به همه اين سوالات پاسخ مي دهيم و تاثير دماي بالاي گازهاي دود، فشار جريان هوا و اصول طراحي سوپاپ ها را بررسي مي کنيم تا اين موضوع را بهتر درک کنيد.
اگر مي خواهيد سوپاپ ها و عملکردشان در موتور خودرو را بهتر بشناسيد تا پايان همراه ما باشيد. برای بررسی ویژگی ها و خرید دستگاه آب بندی سوپاپ گروه تولیدی شجاعی مطالعه بیشتری داشته باشید.
سوپاپ موتور چیست و چه وظیفه ای دارد؟
قبلا در مقاله سوپاپ چیست، این موضوع را کامل بررسی کرده ایم، سوپاپ ها یکی از مهم ترین اجزای موتورهای احتراق داخلی هستند که نقش اصلی آنها کنترل ورود هوا و خروج دود از سیلندر موتور است. اگر بخواهیم خیلی ساده بگوییم، سوپاپ مثل دری عمل می کند که در زمان مناسب باز و بسته می شود تا موتور بتواند به خوبی کار کند. دو نوع سوپاپ اصلی در موتور خودرو وجود دارد: سوپاپ هوا و سوپاپ دود. سوپاپ هوا وظیفه دارد هوای تازه را وارد محفظه احتراق کند تا با سوخت ترکیب شود و احتراق انجام شود.
سوپاپ دود هم بعد از سوختن ترکیب هوا و سوخت، دود و گازهای حاصل از احتراق را از موتور خارج مي کند. این دو سوپاپ به صورت هماهنگ و دقیق باز و بسته می شوند تا جریان هوا و دود به درستی در موتور حرکت کند. طراحی درست سوپاپ ها و تنظیم زمان باز و بسته شدن آنها تاثیر مستقیمی بر عملکرد، قدرت و مصرف سوخت موتور دارد. اگر سوپاپ ها به موقع باز و بسته نشوند، موتور دچار کاهش توان، افزایش مصرف سوخت و تولید دود اضافه می شود. به همین دلیل شناخت اینکه سوپاپ موتور چیست، نقش سوپاپ در ورود هوا و خروج دود چیست و نگهداری درست آن اهمیت زیادی برای افزایش طول عمر موتور و کاهش هزینه های تعمیرات دارد.

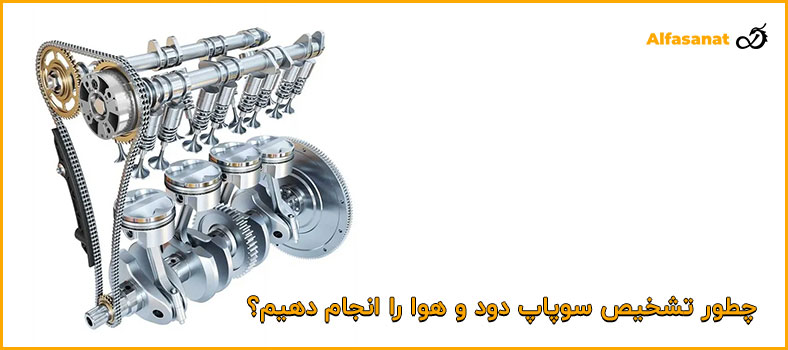

چطور تشخیص سوپاپ دود و هوا را انجام دهیم؟
یکی از سوالات رایج بین کسانی که با موتور خودرو سروکار دارند این است که چگونه تشخیص سوپاپ دود و هوا را انجام دهیم و از کجا بفهمیم کدام سوپاپ مربوط به ورود هواست و کدام برای خروج دود استفاده می شود.
تفاوت ظاهری سوپاپ دود و هوا
اصلی ترین روش تشخیص سوپاپ دود و هوا توجه به ظاهر و ابعاد آنهاست. معمولا سوپاپ هوا بزرگتر است یا دود؟ پاسخ این است که سوپاپ هوا تقریبا همیشه بزرگتر از سوپاپ دود طراحی می شود. دلیل این تفاوت اندازه این است که ورود هوای کافی برای احتراق بهتر نیاز به سطح مقطع بیشتر دارد، در حالی که گازهای دود به دلیل فشار داخلی راحت تر خارج می شوند و نیازی به سوپاپ بزرگ ندارند. در واقع اگر چند سوپاپ جلوی شما باشد، سوپاپی که قطر بیشتری دارد همان سوپاپ هوا است و سوپاپی که کوچکتر است همان سوپاپ دود محسوب می شود.
نکات عملی برای تشخیص سریع
علاوه بر اندازه، رنگ و ظاهر سوپاپ ها هم می تواند کمک کننده باشد. به دلیل تماس مستقیم سوپاپ دود با گازهای داغ و پسماند احتراق، معمولا رنگ سوپاپ دود تیره تر یا سوخته تر است و آثار دوده و رسوب بیشتری روی آن دیده می شود. در مقابل سوپاپ هوا به دلیل عبور هوای تازه، ظاهر تمیزتر و سطحی براق تر دارد. یک روش کاربردی دیگر برای تشخیص سوپاپ دود و هوا این است که به نشیمنگاه سوپاپ ها نگاه کنید. سطح نشیمن سوپاپ دود معمولا مقاومت حرارتی بالاتری دارد و جنسش مقاوم تر طراحی می شود تا در برابر حرارت زیاد دوام بیاورد. پس اگر بخواهید به طور خلاصه بفهمید تفاوت سوپاپ دود و هوا چیست و کدام یک را در موتور در جای درست نصب کنید، به این نکات توجه کنید:
- سوپاپ بزرگتر: سوپاپ هوا
- سوپاپ کوچکتر: سوپاپ دود
- رنگ تیره تر یا رسوب گرفته: سوپاپ دود
- سطح تمیزتر: سوپاپ هوا

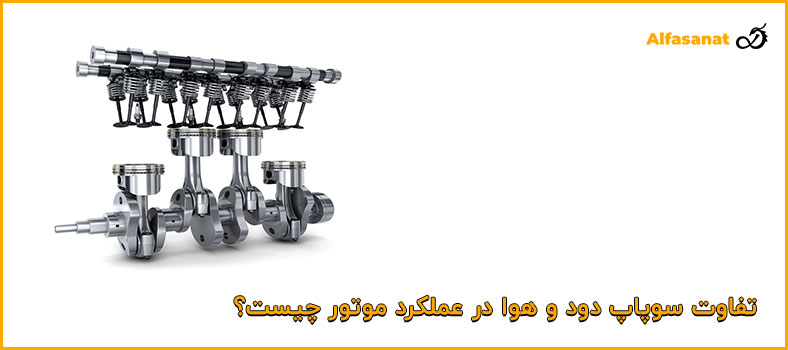

تفاوت سوپاپ دود و هوا در عملکرد موتور چیست؟
سوپاپ هوا وظیفه دارد هوای تازه و پاک را وارد محفظه احتراق کند تا با سوخت ترکیب شده و مخلوطی مناسب برای احتراق تشکیل شود. ورود هوای کافی و با کیفیت به موتور باعث افزایش قدرت و بهبود راندمان سوخت می شود. از طرف دیگر، سوپاپ دود مسئول خروج گازهای ناشی از احتراق است تا فضای محفظه احتراق برای ورود هوای تازه فراهم شود. در هر سیکل احتراق، سوپاپ هوا باز می شود تا هوا وارد سیلندر شود و پس از احتراق، سوپاپ دود باز می شود تا گازهای داغ و دود از موتور خارج شوند. هماهنگی دقیق باز و بسته شدن سوپاپ ها به عملکرد روان موتور و کاهش مصرف سوخت کمک می کند.
تاثیر طراحی در بازده موتور
یکی از مهم ترین تفاوت های سوپاپ دود و هوا در طراحی آنهاست. سوپاپ هوا معمولا بزرگتر طراحی می شود تا حجم بیشتری از هوای تازه با حداقل مقاومت وارد موتور شود. این طراحی باعث افزایش ورود اکسیژن و بهبود احتراق می شود که در نتیجه توان موتور و راندمان مصرف سوخت افزایش پیدا می کند. در مقابل، سوپاپ دود کوچکتر و مقاوم تر ساخته می شود تا بتواند در برابر دمای بسیار بالا و فشار گازهای دود تحمل کند. اندازه کوچکتر سوپاپ دود به دلیل فشار داخلی بالای گازهای خروجی است که جریان سریع دود را ممکن می سازد، پس نیازی به سوپاپ بزرگتر نیست.
پیشنهاد مطالعه: دستگاه فنر جمع کن سوپاپ چیست؟

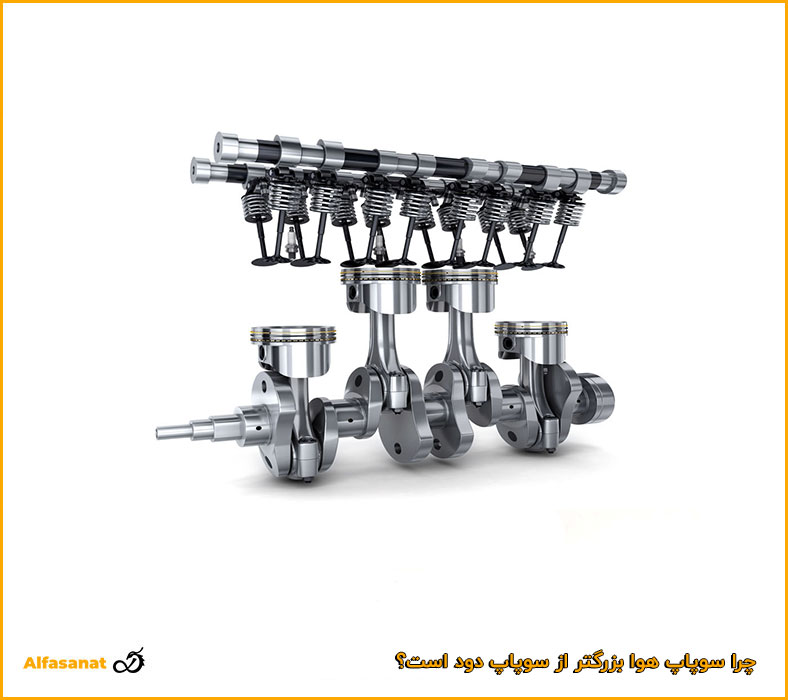

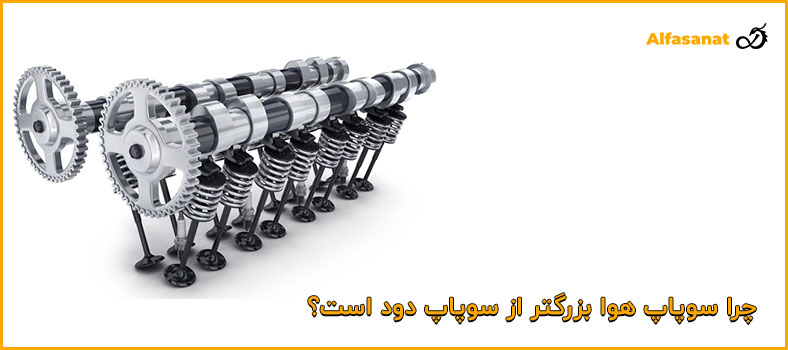

چرا سوپاپ هوا بزرگتر از سوپاپ دود است؟
یکی از سوالات پرتکرار در زمینه موتورهای احتراق داخلی این است که چرا سوپاپ هوا بزرگتر از سوپاپ دود طراحی می شود؟ پاسخ این سوال ریشه در اصول علمی و مهندسی، همچنین شرایط فیزیکی و عملکردی هر دو سوپاپ دارد که در ادامه به صورت کامل و دقیق بررسی می کنیم.
دلیل علمی و مهندسی بزرگتر بودن سوپاپ هوا
سوپاپ هوا وظیفه ورود حجم زیادی از هوای تازه و پاک به داخل سیلندر موتور را دارد تا با سوخت مخلوط شود و فرآیند احتراق به بهترین شکل انجام شود. برای اینکه احتراق بهینه و کامل صورت گیرد، باید هوای کافی و با جریان مناسب وارد موتور شود. به همین دلیل اندازه سوپاپ هوا بزرگتر طراحی می شود تا بتواند حجم بیشتری از هوا را با کمترین مقاومت عبور دهد. در مقابل، سوپاپ دود که وظیفه خروج گازهای داغ و دود حاصل از احتراق را دارد، برخلاف سوپاپ هوا نیازی به ابعاد بزرگ ندارد. گازهای دود به دلیل دمای بسیار بالا (بین ۵۰۰ تا ۸۰۰ درجه سانتیگراد) و فشار زیاد، با سرعت و فشار زیادی از موتور خارج می شوند. بنابراین سوپاپ دود کوچکتر است تا بتواند مقاومت مکانیکی و حرارتی بیشتری داشته باشد و طول عمر قطعه افزایش یابد.
تاثیر فشار هوا و دمای گازهای دود
هوای ورودی به موتور تحت فشار اتمسفری و نیروی مکش پیستون قرار دارد و جریان آن با سرعتی متوسط وارد سیلندر می شود. برای تامین حجم کافی هوا و جلوگیری از افت راندمان موتور، سوپاپ هوا باید بزرگتر باشد تا مسیر جریان هوا کمتر محدود شود. از طرف دیگر، گازهای دود دمای بسیار بالایی دارند که باعث ایجاد فشار و تنش حرارتی زیادی بر روی سوپاپ دود می شود. این گازها با فشار بالا و سرعت زیاد از موتور خارج می شوند و سوپاپ دود باید بتواند این شرایط سخت را تحمل کند. به همین دلیل اندازه کوچکتر و طراحی مقاوم تر برای سوپاپ دود در نظر گرفته می شود تا احتمال آسیب دیدگی و فرسایش آن کاهش یابد.
اصول طراحی مهندسی سوپاپ هوا و دود
طراحی سوپاپ ها براساس سه اصل کلیدی انجام می شود:
- انتقال حرارت: سوپاپ دود باید از جنس آلیاژهای مقاوم در برابر حرارت و با پوشش های خاص باشد تا بتواند گرمای زیاد را دفع کند و تغییر شکل ندهد.
- مقاومت مکانیکی: سوپاپ دود به دلیل فشارهای زیاد نیازمند استحکام بالاتر است، بنابراین کوچکتر طراحی شده و مواد مقاومی در ساخت آن به کار می رود.
- بهینه سازی جریان هوا: سوپاپ هوا بزرگتر است تا با کمترین مقاومت، هوای کافی و تمیز وارد سیلندر شود و اختلاط سوخت و هوا بهینه شود، که باعث افزایش توان و کاهش مصرف سوخت موتور می شود.
چرا سوپاپ دود را کوچکتر از سوپاپ گاز طراحی می کنند؟
سوپاپ دود به دلیل قرار گرفتن در معرض دمای بسیار بالا و گازهای داغ حاصل از احتراق باید از جنس مقاومتر و با طراحی خاصی باشد تا بتواند گرما را بهتر تحمل کند. اندازه کوچکتر سوپاپ دود باعث کاهش جذب حرارت و افزایش دوام آن می شود. همچنین سوپاپ دود به سیستم خنک کاری قویتری نیاز دارد تا از آسیبهای حرارتی جلوگیری شود. به همین دلیل طراحی سوپاپ دود به گونه ای است که مقاومت حرارتی و مکانیکی بیشتری داشته باشد و در عین حال اندازه آن کوچکتر از سوپاپ هوا باشد تا طول عمر موتور افزایش پیدا کند.
پیشنهاد مطالعه: دلایل کج شدن سوپاپ خودرو
سوپاپ دود و هوا از چه جنسی ساخته می شوند؟
برای تشخیص سوپاپ دود و هوا یکی از راه های مهم توجه به جنس و مواد به کار رفته در ساخت آنها است. سوپاپ هوا معمولاً از فولادهای معمولی و مقاوم ساخته می شود چون در معرض دمای کمتری قرار دارد و فشار کمتری به آن وارد می شود. اما سوپاپ دود به دلیل تماس مستقیم با گازهای داغ و آلوده که دمای بسیار بالایی دارند، نیاز به جنس مقاوم تر و خاص دارد. به همین دلیل در طراحی و ساخت سوپاپ دود از آلیاژهای ویژه مقاوم به حرارت و سایش استفاده می شود.
این تفاوت سوپاپ دود و هوا در جنس و مواد باعث می شود که سوپاپ دود دوام و طول عمر بیشتری داشته باشد و در برابر خوردگی و فشارهای حرارتی مقاوم تر باشد. همچنین در بسیاری از موتورهای احتراق داخلی دیده می شود که سوپاپ هوا بزرگتر است یا دود، در واقع سوپاپ هوا به دلیل نیاز به ورود حجم بیشتر هوا، بزرگ تر و از جنس فولاد معمولی ساخته می شود، اما سوپاپ دود کوچکتر و از جنس مقاوم تر طراحی می شود تا بتواند فشار و حرارت بالای دود را تحمل کند.

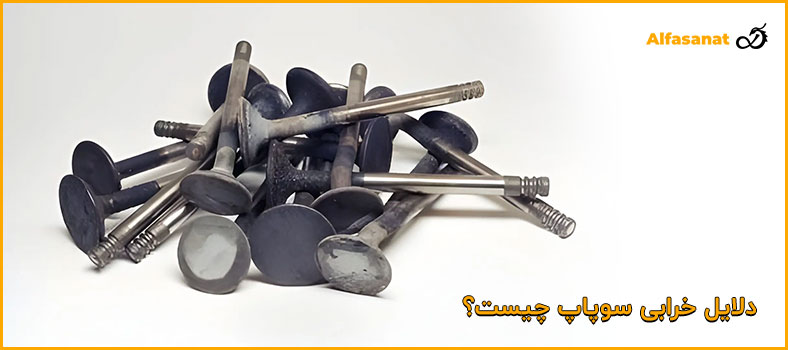

دلایل خرابی سوپاپ چیست؟
فشار حرارتی یکی از اصلی ترین دلایل خرابی سوپاپ ها است. سوپاپ دود به دلیل تماس مستقیم با گازهای داغ ناشی از احتراق تحت حرارت بسیار بالا قرار می گیرد. این فشار حرارتی زیاد باعث می شود جنس سوپاپ فرسوده شود یا ترک بخورد که در نتیجه باعث کاهش کارایی موتور و افزایش مصرف سوخت می شود. رسوبات و خوردگی نیز عامل مهم دیگری در خرابی سوپاپ ها هستند. ورود سوخت های بی کیفیت یا وجود روغن و آلاینده ها باعث ایجاد رسوبات روی سوپاپ ها می شود.
این رسوبات می توانند باعث گیر کردن سوپاپ یا نشت هوا و دود شوند و عملکرد موتور را مختل کنند. اشتباهات در نگهداری موتور مانند عدم تعویض به موقع روغن، استفاده از قطعات غیر استاندارد و تنظیم نادرست سوپاپ ها نیز باعث کاهش عمر مفید سوپاپ هوا و سوپاپ دود می شود. مراقبت صحیح و سرویس منظم موتور کلید جلوگیری از خرابی زودهنگام سوپاپ هاست. برای تشخیص سوپاپ دود و هوا و پیشگیری از خرابی بهتر است نکات مربوط به نگهداری و بازدید منظم را رعایت کنید تا موتور شما همیشه در بهترین حالت عملکرد باقی بماند.
نشانه های خراب شدن سوپاپ دود یا هوا چیست؟
خرابی سوپاپ ها معمولاً با علائمی مثل تغییر رنگ یا سوختگی در ناحیه سوپاپ دود و هوا همراه است. همچنین وجود رسوبات زیاد روی سوپاپ یا تغییر شکل ظاهری آن ها می تواند نشان دهنده خرابی باشد. ترک خوردگی یا ساییدگی بیش از حد نیز از علائم مهم است. وقتی سوپاپ دود یا هوا خراب شود، موتور دچار مشکلاتی مثل کاهش قدرت، افزایش مصرف سوخت و روشن نشدن به موقع می شود.
همچنین صدای غیر عادی از موتور شنیده می شود و دود خروجی ممکن است افزایش پیدا کند. موتور ممکن است بد کار کند یا به سختی روشن شود که همه این ها به دلیل نشت هوا یا دود از سوپاپ هاست. برای تشخیص سوپاپ دود و هوا و جلوگیری از خرابی بهتر است این نشانه ها را جدی بگیرید و در صورت مشاهده سریعاً اقدام به تعمیر یا تعویض کنید. درباره علائم خرابی سوپاپ و روش های تشخیص بیشتر بخوانید.
چطور طول عمر سوپاپ را افزایش دهیم؟
برای افزایش طول عمر سوپاپ هوا و سوپاپ دود اولین و مهم ترین نکته نگهداری صحیح موتور است تعویض به موقع روغن موتور استفاده از فیلتر های با کیفیت و رعایت دوره های سرویس منظم به سلامت سوپاپ ها کمک زیادی می کند همچنین جلوگیری از ورود ذرات گرد و غبار و آلاینده ها به داخل موتور باعث کاهش رسوبات روی سوپاپ ها می شود.
یکی از عوامل کلیدی در افزایش عمر سوپاپ ها تعویض به موقع قطعات فرسوده است بازدید و تعویض سوپاپ های آسیب دیده یا سوخته از بروز مشکلات جدی تر در موتور جلوگیری می کند و عملکرد بهینه را حفظ می کند روغن موتور مناسب با کیفیت بالا و مشخصات فنی دقیق نقش مهمی در خنک کاری و روانکاری سوپاپ ها دارد روغن مناسب از اصطکاک و سایش سوپاپ ها جلوگیری کرده و باعث می شود سوپاپ دود و هوا مدت زمان بیشتری سالم بمانند.
چه زمانی باید سوپاپ را تعمیر یا تعویض کرد؟
تشخیص زمان مناسب برای تعمیر یا تعویض سوپاپ هوا و سوپاپ دود اهمیت زیادی دارد زیرا خرابی سوپاپ ها می تواند باعث کاهش عملکرد موتور افزایش مصرف سوخت و ایجاد صدای غیرطبیعی شود اگر هنگام بازدید موتور متوجه ترک خوردگی، سوختگی، یا تغییر شکل سوپاپ شدید بهتر است هر چه سریع تر نسبت به تعمیر یا تعویض آن اقدام کنید.
همچنین نشت هوا یا دود در سوپاپ ها و کاهش فشار کمپرس از دیگر نشانه های نیاز به تعویض است هزینه تعمیر یا تعویض سوپاپ بستگی به نوع خودرو و میزان خرابی دارد اما معمولا تعویض سوپاپ دود هزینه بیشتری نسبت به سوپاپ هوا دارد چون جنس و مقاومت بالاتری نیاز دارد.
نکته مهم این است که همیشه از قطعات اورجینال و با کیفیت استفاده کنید تا عمر سوپاپ ها بیشتر شود همچنین سرویس منظم موتور و تشخیص به موقع مشکلات می تواند از هزینه های اضافی جلوگیری کند برای تشخیص سوپاپ دود و هوا و مراقبت صحیح از آنها بهتر است به علائم خرابی دقت کنید و در زمان مناسب اقدام کنید تا از خرابی جدی و هزینه های بیشتر جلوگیری شود.
کلام آخر
خب، حالا که تا اینجا با هم جلو آمدیم، بیایید یک جمع بندی کوتاه داشته باشیم. دیدیم که چرا سوپاپ هوا را بزرگتر از سوپاپ دود طراحی می کنند. دلیلش ساده است: موتور باید هوای بیشتری بکشد تا سوخت خوب بسوزد و قدرت ماشین بیشتر شود. از طرف دیگر، سوپاپ دود چون با حرارت و فشار مستقیم گازهای داغ سر و کار دارد، کوچکتر و محکم تر ساخته می شود تا دوام بیشتری داشته باشد. یادتان باشد تشخیص سوپاپ دود و هوا، تفاوت سوپاپ دود و هوا و این که چه موقع باید سوپاپ ها را تعویض یا تعمیر کنیم، نکات مهمی هستند که هر راننده ای باید بداند. خلاصه اگر می خواهید موتور ماشینتان نرم کار کند، سرویس به موقع، روغن خوب و قطعات استاندارد را فراموش نکنید. اگر به نکات بیشتری درباره عملکرد موتور خودرو نیاز دارید، همین حالا مقالههای دیگر ما را مطالعه کنید یا سوالاتتان را با ما در میان بگذارید.
