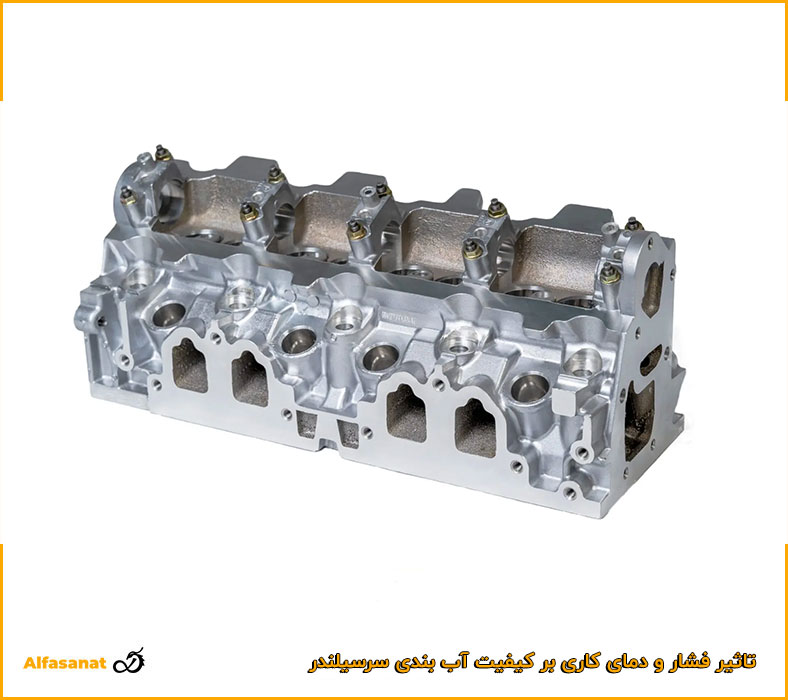

سرسیلندر در هر موتور احتراقی یکی از مهم ترین بخش ها به حساب می آید که روی بلوک سیلندر قرار می گیرد و محفظه احتراق را کامل می کند. برای اینکه عمل احتراق به درستی انجام شود و هیچ نشتی بین قطعات وجود نداشته باشد، باید سرسیلندر به خوبی آب بندی شود. این آب بندی معمولا با استفاده از واشر مخصوصی بین سرسیلندر و بلوک انجام می شود.
اما یکی از مشکلات رایج در موتورهای در حال کار، خراب شدن آب بندی سرسیلندر به مرور زمان است. این مشکل اغلب به دلیل فشار و دمای بالایی است که در زمان روشن بودن موتور به قطعات وارد می شود. بالا رفتن بیش از حد دما یا فشار می تواند باعث سوختن واشر، نشت گاز یا روغن یا حتی ترک خوردن قطعات شود.
در این مقاله بررسی می کنیم که چطور فشار و دمای کاری موتور روی کیفیت آب بندی سوپاپ تاثیر می گذارند و چه راهکارهایی برای جلوگیری از این مشکل وجود دارد.
اثر فشار و دما بر عملکرد آب بندی
عملکرد درست آب بندی سرسیلندر تا حد زیادی به فشار و دمای کاری موتور بستگی دارد. افزایش فشار داخلی موتور به خصوص در زمان هایی که موتور تحت بار سنگین یا دور بالا کار می کند، می تواند باعث نشت در ناحیه واشر سرسیلندر شود. فشار زیاد باعث می شود واشر بیش از حد فشرده شود و خاصیت انعطاف پذیری خود را از دست بدهد. در این شرایط واشر نمی تواند به خوبی درز بین سرسیلندر و بلوک را پوشش دهد و احتمال نشت آب، روغن یا گاز از محل اتصال بالا می رود.
از طرف دیگر دمای بالا نیز می تواند مشکلاتی برای عملکرد آب بندی ایجاد کند. زمانی که قطعات فلزی موتور مثل سرسیلندر و بلوک گرم می شوند، دچار انبساط حرارتی می شوند و این انبساط می تواند فاصله بین قطعات را تغییر دهد. اگر واشر نتواند این تغییرات را تحمل کند، آب بندی دچار اختلال می شود. علاوه بر این متریال تشکیل دهنده واشر نیز در برابر حرارت واکنش نشان می دهد. در دمای بالا ممکن است ساختار داخلی واشر تغییر کند یا سخت شود که این مسئله نیز باعث از بین رفتن خاصیت آب بندی می شود. در موارد شدید، داغ شدن بیش از حد موتور حتی می تواند باعث سوختن کامل واشر شود که نتیجه آن کاهش توان موتور، نشت مایعات و آسیب به سایر بخش های موتور خواهد بود.
انواع واشر و انتخاب متریال مناسب
برای اینکه آب بندی سرسیلندر به خوبی انجام شود، انتخاب نوع واشر و متریال به کار رفته در آن نقش بسیار مهمی دارد. امروزه از انواع مختلفی از واشرها در ساختار موتور استفاده می شود که هرکدام بسته به نوع کاربرد، مزایا و محدودیت های خود را دارند:
- واشرهای فلزی (MLS): از فولاد یا آلیاژهای مقاوم ساخته می شوند و تحمل بالایی در برابر فشار و دمای بالا دارند. مناسب برای موتورهای توربوشارژ. نیازمند سطح تماس کاملا صاف.
- واشرهای ترکیبی (کامپوزیتی): از ترکیب فلز، آزبست یا پلیمر ساخته می شوند. انعطاف پذیری بالا، مناسب برای سطح های ناصاف. فرسایش سریع تر.
- واشرهای گرافیتی: تحمل حرارتی بسیار بالا، نرم و انعطاف پذیر. مناسب برای دماهای شدید. گران تر و حساس به آسیب مکانیکی.
علاوه بر نوع متریال، ویژگی هایی مانند مقاومت در برابر حرارت، پایداری در فشار بالا، عدم واکنش با سیالات موتور و انعطاف پذیری نیز باید در انتخاب واشر مناسب مد نظر قرار گیرد. ضخامت و طراحی لبه ها و لایه ها هم نقش کلیدی در عملکرد نهایی آب بندی دارند.
پیشنهاد مطالعه: علائم آب بندی نبودن سوپاپ
جدول مقایسه انواع واشر سرسیلندر
| مزایا | معایب | تحمل فشار | تحمل دما | جنس | نوع واشر |
|---|---|---|---|---|---|
| دوام زیاد، مناسب برای موتورهای پرقدرت و تحت فشار | نیاز به سطح صاف برای عملکرد بهتر | بسیار بالا | تا 300 درجه | فولاد یا آلیاژ مقاوم | فلزی (MLS) |
| انعطاف پذیری خوب، قیمت مناسب، سازگار با سطوح ناصاف | قیمت بالا، حساس به ضربه یا فشار مکانیکی | متوسط | تا 250 درجه | ترکیب فلز، آزبست یا پلیمر | کامپوزیتی |
| تحمل حرارتی عالی، عملکرد مناسب در شرایط سخت | گران، حساس به آسیب مکانیکی | بالا | بالای 450 درجه | گرافیت با تقویت فلزی | گرافیتی |
نگهداری پیشگیرانه برای افزایش عمر واشر
- استفاده از ضدیخ مناسب برای کنترل دمای موتور
- بررسی منظم سطح روغن و مایع خنک کننده
- سرویس پیچ های سرسیلندر با ترکمتر
- اجتناب از شست و شوی موتور داغ با آب سرد
- استفاده از واشر استاندارد و اصل هنگام تعویض
روش های بررسی کیفیت آب بندی سرسیلندر
برای اینکه مطمئن شویم آب بندی سرسیلندر به درستی انجام شده و مشکلی مثل نشتی وجود ندارد، از روش های مختلفی استفاده می شود. این روش ها هم در تعمیرگاه های معمولی و هم در آزمایشگاه های تخصصی قابل اجرا هستند:
تست های عملی در حین کار موتور
در این روش، موتور روشن می شود و عملکرد آن در شرایط واقعی بررسی می شود. اگر نشتی روغن، مایع خنک کننده یا گاز از اطراف سرسیلندر دیده شود، نشان دهنده مشکل در آب بندی است. همچنین ممکن است از ابزار تست فشار استفاده شود تا مشخص شود که واشر در برابر فشار داخل سیلندر مقاوم است یا نه.
شبیه سازی با نرم افزارهای مهندسی
مهندسان با استفاده از نرم افزارهایی مثل ANSYS یا Abaqus شرایط کاری موتور را شبیه سازی می کنند. در این شبیه سازی ها بررسی می شود که در دما و فشار بالا، واشر چه واکنشی نشان می دهد و آیا دچار تغییر شکل، ترک یا ضعف در آب بندی می شود یا نه. این روش بیشتر در طراحی و تولید اولیه کاربرد دارد.

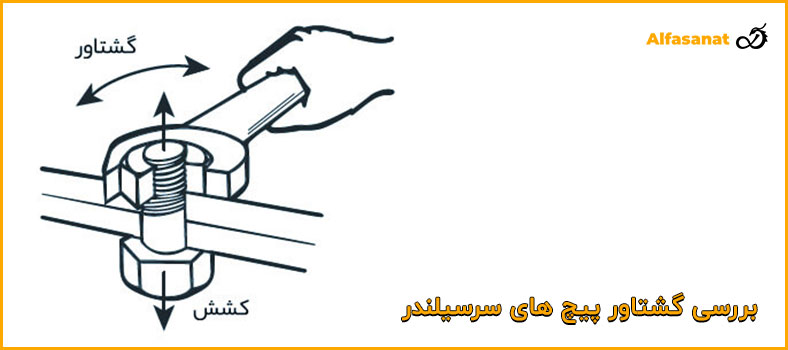

بررسی گشتاور پیچ های سرسیلندر
اگر پیچ ها به درستی و با میزان سفتی مناسب بسته نشده باشند، آب بندی به خوبی انجام نمی شود. برای همین از ابزاری به نام ترکمتر استفاده می شود تا هر پیچ با نیروی دقیقی سفت شود. همچنین ترتیب بستن پیچ ها مهم است و معمولا به صورت ضربدری یا از مرکز به اطراف انجام می شود.
تست های آزمایشگاهی تخصصی
در شرایط کنترل شده، تست های خاصی انجام می شود که دقت بالایی دارند. از جمله:
- o Hot Gas Test: بررسی عملکرد واشر در برابر گاز داغ موتور
- o Thermal Cycling Test: شبیه سازی گرم و سرد شدن مکرر موتور
- o Leak-Down Test: بررسی دقیق میزان نشتی از سیلندرها
این تست ها به مهندسان کمک می کنند که حتی کوچک ترین ایرادها در آب بندی را قبل از آسیب رسیدن به موتور تشخیص دهند.
مشکلات رایج و عوامل خرابی
در فرآیند آب بندی سرسیلندر، عوامل زیادی می توانند باعث خرابی یا کاهش عملکرد واشر شوند. شناخت این مشکلات به شما کمک می کند تا از آن ها جلوگیری کرده یا در زمان مناسب نسبت به تعمیر و تعویض اقدام کنید. در این بخش به رایج ترین دلایل خرابی واشر سرسیلندر اشاره می کنیم:
نشتی به دلیل افزایش دمای ناگهانی
یکی از مشکلات مهمی که باعث آسیب به واشر می شود، بالا رفتن ناگهانی دمای موتور است. وقتی موتور بیش از حد گرم می شود، قطعات فلزی به سرعت منبسط می شوند و فشار زیادی به واشر وارد می شود. این موضوع می تواند باعث ترک خوردن یا سوختن واشر و در نتیجه نشتی روغن یا مایع خنک کننده شود.

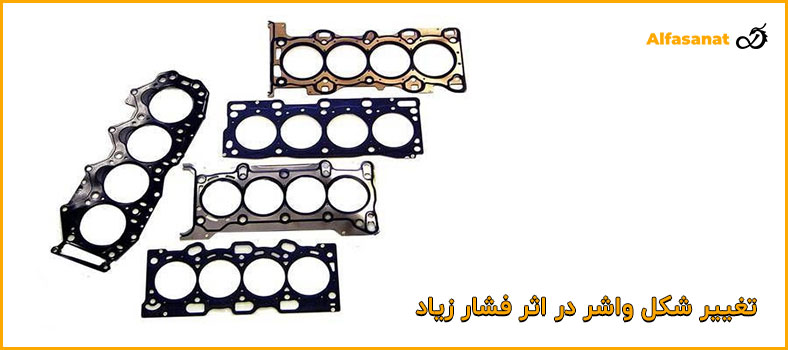

تغییر شکل واشر در اثر فشار زیاد
اگر فشار داخل سیلندر بیشتر از حد نرمال باشد یا پیچ های سرسیلندر بیش از حد سفت شده باشند، ممکن است واشر شکل خود را از دست بدهد. این تغییر شکل باعث می شود که سطح تماس بین سرسیلندر و بدنه موتور به خوبی آب بندی نشود و در نتیجه نشتی ایجاد شود.
خرابی ناشی از نصب نامناسب
نصب نادرست واشر یکی از رایج ترین دلایل خرابی آب بندی است. اگر سطح سرسیلندر به خوبی تمیز نشده باشد، پیچ ها با گشتاور نامناسب بسته شده باشند یا ترتیب بستن پیچ ها رعایت نشده باشد، حتی بهترین واشر هم نمی تواند به خوبی عمل کند. در چنین حالتی خیلی زود شاهد نشت یا کاهش عملکرد موتور خواهید بود.
تاثیر چرخه های حرارتی مکرر
موتور خودرو در طول استفاده، بارها گرم و سرد می شود. این چرخه های حرارتی باعث می شوند واشر و سایر قطعات فلزی مدام منبسط و منقبض شوند. با گذشت زمان این تغییرات مداوم می تواند منجر به خستگی متریال و کاهش خاصیت آب بندی واشر شود، به خصوص اگر از متریال ضعیف یا نامناسب استفاده شده باشد.
کلام آخر
عملکرد صحیح آب بندی سرسیلندر نقش مهمی در حفظ راندمان، قدرت و دوام موتور دارد. همان طور که دیدیم، فشار و دمای کاری بالا می توانند به طور مستقیم باعث آسیب به واشر سرسیلندر و بروز نشتی شوند. انتخاب دقیق نوع واشر بر اساس شرایط کاری موتور، استفاده از متریال مقاوم، رعایت اصول نصب و سفت کردن پیچ ها با گشتاور مناسب از مهم ترین اقداماتی هستند که مانع بروز خرابی زودرس می شوند. همچنین نگهداری پیشگیرانه و بررسی های دوره ای می تواند از آسیب های جدی به موتور جلوگیری کرده و عمر مفید سیستم آب بندی را افزایش دهد. توجه به این نکات ساده اما کلیدی نه تنها از هزینه های سنگین تعمیر جلوگیری می کند، بلکه تضمین کننده عملکرد بهینه موتور در طول زمان خواهد بود.
